konfigurasi 2 router menggunakan vlan

konfigurasi 2 router menggunakan vlan

cisco

• topologinya seperti di bawah ini

• setelah itu kita setting switch 1 nya dengan script dibawah ini

Switch>en

Switch#vlan database

% Warning: It is recommended to configure VLAN from config mode,

  as VLAN database mode is being deprecated. Please consult user

  documentation for configuring VTP/VLAN in config mode.

Switch(vlan)#vlan 10 name ( terserah kalian )

VLAN 10 added:

    Name: ( terserah kalian )

Switch(vlan)#vlan 20 name ( terserah kalian )

VLAN 20 added:

    Name: ( terserah kalian )

Switch(vlan)#ex

APPLY completed.

Exiting....

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#int range fa0/1-2

Switch(config-if-range)#sw mode ac

Switch(config-if-range)#sw ac vlan 10

Switch(config-if-range)#ex

Switch(config)#int range fa0/3-4

Switch(config-if-range)#sw mode ac

Switch(config-if-range)#sw ac vlan 20

Switch(config-if-range)#ex

• setelah itu setting switch 0

• dengan script dibawah ini

Switch>en

Switch#vlan database

% Warning: It is recommended to configure VLAN from config mode,

  as VLAN database mode is being deprecated. Please consult user

  documentation for configuring VTP/VLAN in config mode.

Switch(vlan)#vlan 30 name ( terserah kamu )

VLAN 30 added:

    Name: ( terserah kamu )

Switch(vlan)#vlan 40 name ( terserah kamu )

VLAN 40 added:

    Name: ( terserah kamu )

Switch(vlan)#ex

APPLY completed.

Exiting....

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#int range fa0/1-2

Switch(config-if-range)#sw mode ac

Switch(config-if-range)#sw ac vlan 30

Switch(config-if-range)#ex

Switch(config)#int range fa0/3-4

Switch(config-if-range)#sw mode ac

Switch(config-if-range)#sw ac vlan 40

Switch(config-if-range)#ex

• setelah itu kita setting routernya

cara konfigurasi VLAN 2 switch dan 1 router

cara konfigurasi VLAN 2 switch dan 1 router

cisco

 Disini saya akan masih bahas pembelajaran mengenai seputar VLAN namun, disini kita akan membuat jaringan VLAN dengan network yang berbeda,  disini kita akan menyatukannya menggukan mode TRUNK dari VLAN dengan bantuan ROUTER agar dari kedua network yang kita gunakan dalam VLAN dapat saling berkomunikasi dan share file antara satu sama lain host di dalamnya.

  Nah.... seperti biasa nih temen-temen kita juga akan menggunakan CISCO Packet Tracer dalam praktek membuat jaringan VLAN ini,.. karena mungkin kalo kita praktik tanpa adanya CISCO Packet Tracer ini, mungkin biaya kita untuk sekali praktik akan terlampau mahal dan perlu menabung sampai bertahun.. tahun..

Konfigurasi Router di Terminal

Konfigurasi Router di Terminal

Mikrotik

1. Setting IP addressnya seperti dibawah ini :

 ip<>address<>add<>address=10.10.20.9/24<>interface=ether1<>disabled=no>enter       ip<>address<>add<>address=192.168.100.1/24<>interface=ether2<>disabled=no>enter

 ip<>address<>add<>address=192.168.200.1/24<>interface=ether3<>disabled=no>enter

 2. terus setting gateway

3. beri DNS

 beri perintah > ip dns set server=10.10.20.1 allow-remote-requests=yes



  coba search website lain seperti blog punya saya

ping google.com dan 8.8.8.8 kalau berhasil akan muncul seperti di bawah ini, dan kita akan di beri IP address secara otomatis.

4. membuat NAT

 5. membuat DHCP server

    beri perintah > ip dhcp-server setup

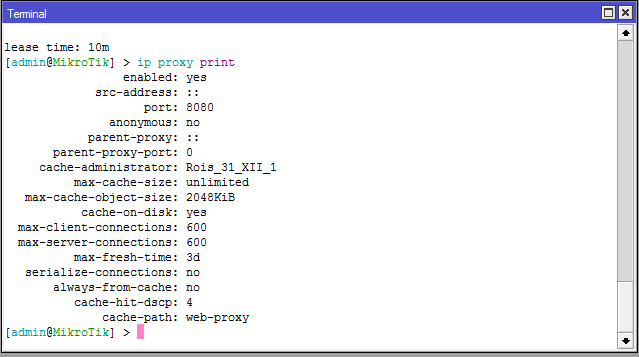

6. membuat proxy dan Cek

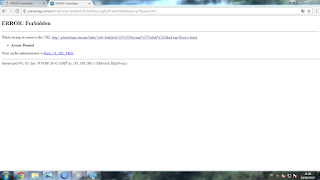

     memblokir sebuah website website





7. membuat SNTP

8. memblokir access internet

tes untuk ether 2

tes untuk ether 3

Memahami Gelombang Radio sebagai media penyalur data

Memahami Gelombang Radio sebagai media penyalur data

jaringan nirkabel

Pengertian Gelombang
Gelombang adalah getaran ( atau isolasi yaitu gerakan bolak - balik secara periodik ) yang merambat.
bentuk ideal dari suatu gelombang akan mengikuti gerak sinusode. Contoh : gelombang ombak di pantai.


Frekuensi dan panjang gelombang

• Frekuensi adalah jumlah gelombang yang melalui suatu titik dalam satu satuan waktu.

• Panjang  Gelombang adalah jarak yang ditempuh gelombang dalam satu periode.

Teknik Pemodulasian AM, FM, PM, FSK, PSK, CDMA

• Amplitudo modilasi ( AM ) menggunakan sinyal analog untuk membedakan keadaan sinyal digital. Pada AM frekuensi dan phase sinyalnya tetap, sedagkan amplitudonya berubah.

• Frequency modulation (FM) mempergunakan sinyal analog untuk membedakan 2 keadaan sinyaldigital. Pada FM amplitudodan phasenya tetap, sedamgkan frequensinya berubah.

• Phase modulation ( PM ) menggunakan perbedaan sudut fase dari sinyal analog untuk membedakan 2 keadaan dari sinyal digital. Pada PM amplitudo dan frequensinya tetap sedangkan phasenya berbeda.

• Modulasi FSK
Frekuensi carrier berubah-ubah sesuai sinyal data.

• Modulasi PSK
Fasa carrier berubah-ubah sesuai sinyal data

• Modulasi CDMA adalah teknologi terbaru untuk multiple access. CDMA tidak membagi sekumpulan frekuensi yang digunakan menjadi beberapa kanal. CDMA memberikan kode unik untuk setiap sinyal dan kemudian mengkombinasikan semua sinyal menjadi satu kanal besar.



CDMA dikenal sebagai teknologi wireless phone 3G oleh karena sangat efisien dalam pemakaian bandwidth dan juga sangat rahasia oleh karena komunikasidi enkodekan secara unik.

fungsi firewall pada jaringan komputer

fungsi firewall pada jaringan komputer

komunikasi data



Firewall adalah sistem keamanan jaringan komputer yang digunakan untuk melindungi komputer dari beberapa jenis serangan dari komputer luar. Firewall merupakan suatu cara untuk memastikan bahwa data pada komputer atau server Web yang terhubung tidak akan bisa diakses siapa saja di Internet. Pihak lain yang mengakses informasi pribadi atau mengubah situs Web anda akan di blokir oleh Firewall.

Firewall yaitu seperangkat program yang saling terhubung, yang beerada di server gateway jaringan, yang berfungsi untuk melindungi sumber daya dari jaringan pribadi dari pengguna dari jaringan lain. Dengan intranet suatu perusahaan memungkinkan pekerjanya mengakses ke Internet lebih luas menginstal firewall untuk mencegah orang luar mengakses sumber daya pribadi untuk mengendalikan data.

Firewall, pada dasarnya bekerja sama dengan program router yang memeriksa setiap paket jaringan supaya dapat menentukan apakah akan maju ke arah tujuannya. Firewall juga bekerja dengan proxy server yang membuat permintaan jaringan atas nama pengguna workstation. Komputer yang dirancang khusus terpisah dari sisa jaringan sering diinstal Firewall, sehingga tidak ada permintaan yang masuk bisa langsung pada sumber daya jaringan pribadi.

Fungsi Firewall

• Mengontrol dan mengawasi arus paket data yang mengalir di jaringan.
• Firewall berfungsi juga dalam mengaturm memfilter dan mengontrol lalulintas data yang diizinkan untuk mengakses jaringan privat yang dilindungi. Beberapa kriteria yang dilakukan firewall apakah memperbolehkan paket data lewati atau tidak, antara lain :
  • Alamat IP dari komputer sumber
  • Port TCP/UDP sumber dari sumber.
  • Alamat IP dari komputer tujuan.
  • Port TCP/UDP tujuan data pada komputer tujuan
  • Informasi dari header yang disimpan dalam paket data.
•  Melakukan autentifikasi terhadap akses kejaringan.
• Applikasi firewall mampu memeriksa lebih dari sekedar header dari paket data.

Manfaat penggunaan Firewall

1. Menjaga informasi rahasia dan berharga yang menyelinap keluar tanpa sepengetahuan.
2. Sebagai filter yang digunakan untuk mencegah lalu lintas tertentu mengalir ke subnet jaringan.
3. Memodifikasi paket data yang data di firewall, proses tersebut Network Address Translation (NAT).
4. Sebagai Akurasi data seperti informasi keuangan, spesifikasi produk, harga produk dll.

Cara Kerja Firewall

1. Sistem firewall bekerja dengan cara menganalisis paket data yang keluar dan masuk ke dalam lingkungan aman yang dilindungi oleh sistem firewall tersebut. Paket data yang tidak lolos analisis akan ditolak untuk masuk ataupun keluar jaringan atau komputer yang dilindungi.
2. Penyaring atau filter firewall akan bekerja melakukan pemeriksaan sumber dari paket data yang masuk dengan kebijakan yang dibuat untuk mengontrol paket dari mana saja yang boleh masuk. Sistem juga dapat melakukan pemblokiran pada jenis jaringan tertentu serta melakukan pencatatan pada lalu lintas paket data yang mencurigakan.

fungsi firewall pada jaringan voip

fungsi firewall pada jaringan voip

komunikasi data







Firewall adalah sebuah sistem atau perangkat yang mengizinkan lalu lintas jaringan yang dianggap aman untuk melaluinya dan mencegah lalu lintas jaringan yang tidak aman. Lebih dikenal dengan antivirus.

Fungsi Firewall Pada Jaringan VoIP

• VoIP memiliki ribuan port yang dapat diakses untuk berbagai keperluan
• Firewall komputer bertugas menutup port-port tersebut kecuali beberapa port yang perlu tetap terbuka
• Firewall di VoIP bertindak sebagai garis pertahanan pertama dalam mencegah semua jenis hacking.
• Menjaga informasi rahasia dan berharga agar tidak keluar tanpa diketahui oleh pengguna
• Untuk memodifikasi paket data yang datang melalui firewall

Pengertian Subcriber

Pengertian Subcriber

komunikasi data





Teknologi yang menyediakan penghantar data digital melewati kabel yang digunakan dalam jarak dekat dari jaringan telepon setempat. Biasanya kecepatan unduh dari DSL berkisar dari 128 kb/d sampai 24.000 kb/d tergantung dari teknologi DSL tersebut. Kecepatan unggah DSL lebih rendah dari unduh versi ADSL dan sama cepat untuk SDSL.

Prinsip Kerja Subsciber pada Internet Telepon

Prinsip Kerja Subsciber pada Internet Telepon

komunikasi data

Prinsip Kerja Subsciber pada Internet Telepon







ADSL menggunakan kabel telpon yang telah ada, jadi bukan fiber optics. ADSL juga dijuluki revolusi di bidang internet atau istilah asingnya “broadband”.

ADSL mampu mengirimkan data dengan kecepatan bit yang tinggi, berkisar antara 1.5 Mbps – 8 Mbps untuk arah downstream (sentral – pelanggan), dan antara 16 Kbps – 640 Kbps untuk arah upstream (pelanggan – sentral). Kemampuan transmisi ADSL inilah yang mampu mengirimkan layanan interaktif multimedia melalui jaringan akses tembaga. ADSL sendiri merupakan salah satu anggota dari “DSL Family”. Teknologi x-DSL sendiri mempunyai berbagai macam variasi

Instalasi Subscriber secara umum internet telepon

Instalasi Subscriber secara umum internet telepon

komunikasi data



Melakukan Dial-Up Ada beberapa cara yang dapat dilakukan untuk terkoneksi dengan internet. Salah satu caranya adalah koneksi internet dengan dial-up yaitu akses internet dengan menggunakan jalur telepon. Untuk melakukan koneksi ini, perangkat yang dibutuhkan adalah sebagai berikut ini: ~ 1 unit komputer ~ 1 modem ~ 1 sambungan telepon Hal yang harus dilakukan adalah : ~ Berlangganan ke salah satu ISP terdekat ~ Memasang modem ke komputer ~ Menginstall software internet yang disediakan oleh ISP ~ Menghubungkan komputer (dial-up) ke ISP

• 4. Kelamahan dari Dial-Up adalah sebagai berikut : a) Saat melakukan koneksi internet, telepon tidak dapat digunakan untuk sambungan keluar atau menerima telepon. b) Akses ini menggunakan modem analog, sehingga kecepatan akses lebih rendah dibandingkan metode lainnya, yaitu berkisar antara 64 kbps sampai 128 kbps. c) Metode ini tidak dapat dijadikan hotspot karena kecepatan internet yang rendah. Internet Service Provider yang menggunakan metode ini adalah Telkomnet Instant dan D~NET.
• 5. Langkah-langkah menghubungkan komputer ke internet menggunakan ISP Telkomnet Instant : 1. Klik Start> Program> Accessories> Communication > Pilih Network Connections
• 6. Klik Create a new connection
• 7. Klik Next *Kotak dialog New Connection Wizard
• 8. Pilih Connect to the Internet, lalu klik Next. *Kotak dialog Network Connection Type
• 9. Plih Set Up my connection mannualy, lalu klik Next. *Kotak dialog Getting Ready
• 10. Pilih Connect using a dial-up modem, klik Next. *Kotak dialog Internet Connection
• 11. Pilih modem analog yang anda gunakan untuk setting dialup, klik Next. Jika teman-teman punya laptop atau modem internet pada komputer dekstop, tidak perlu melakukan instalasi modem. Driver modem sudah terinstal ketika menginstal sistem operasi atau driver laptop. 8. Ketik telkomnet instan pada kotak ISP name.
